Penumpuk batu bata dan blok cerdas adalah peralatan penumpukan batu bata cerdas yang dirancang menggunakan teknologi yang dipatenkan dengan celah yang disediakan untuk pengaturan penumpukan. Sistem penumpukan batu bata/blok ini memecahkan masalah penumpukan manual, intensitas kerja yang tinggi, efisiensi produksi yang rendah, dan mekanisasi pemuatan dan pembongkaran produk jadi yang rendah pada lini produksi blok sederhana saat ini. Peralatan ini merupakan sistem penumpukan cepat terbaru yang dikembangkan. Secara umum, sistem ini ditempatkan secara independen di dekat ruang pengeringan produk. Untuk produk yang telah mengering dengan baik, produk tersebut dapat ditumpuk di tempat atau dihubungkan ke lini produksi blok untuk mencapai penumpukan online.
Penumpuk Batu Bata/Blok Servo Penuh (Model: MDJ-Z1200C)
Mesin keseluruhan terdiri dari elevator palet berisi batu bata/blok yang sudah dikeringkan, unit penumpukan utama, mesin pendorong/pembalik palet, mesin paletisasi, dll., untuk mencapai palet tanpa dasar untuk penumpukan batu bata. Seluruh mesin digerakkan oleh motor servo dan tenaga pneumatik, dan penggerak listriknya menggunakan pengaturan kecepatan frekuensi variabel, yang memiliki karakteristik cerdas, stabil, cepat, konsumsi daya rendah, dan ukuran yang ringkas. Lini produksi peralatan ini memiliki tingkat otomatisasi keseluruhan yang tinggi, dan seluruh proses dikendalikan oleh kabinet yang dikendalikan komputer, yang tidak hanya mengurangi biaya tenaga kerja tetapi juga meningkatkan efisiensi dan hasil produksi.

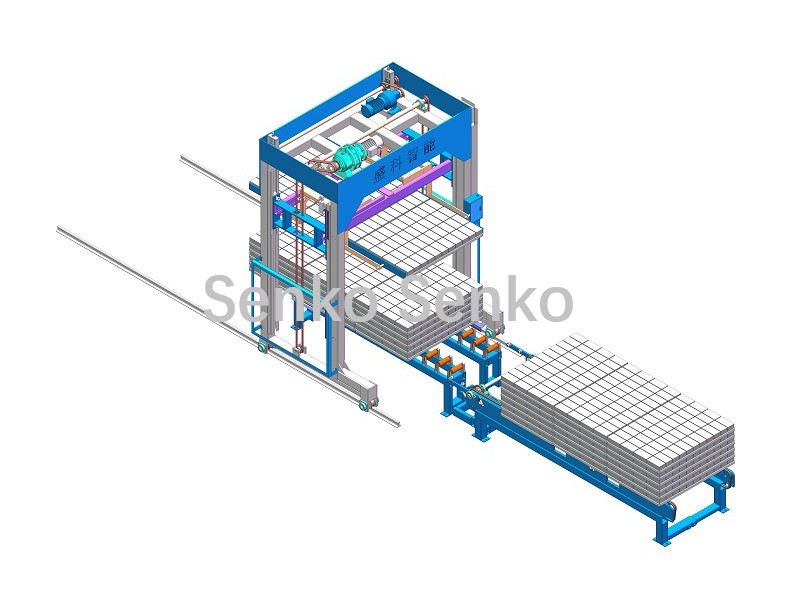

Mesin pengangkat untuk palet yang dimuat dengan batu bata/blok:
Papan bata yang dibawa oleh forklift, setiap palet berisi bata/blok yang sudah dikeringkan, diangkut ke area penyimpanan palet pengangkatan. Mesin pengangkat secara berurutan mengambil palet bata lapis demi lapis, depan dan belakang, atas dan bawah, dan mengirimkannya ke konveyor sebelum pemisahan bata/blok dari palet.

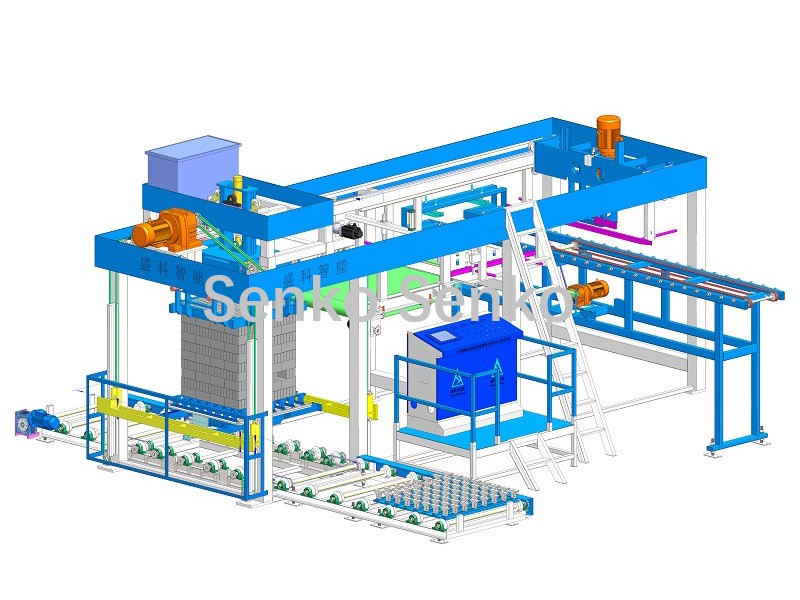

Mesin Penumpuk Utama (fungsi ganda):
Fungsi Satu: Penjepit berjalan menggunakan jalur pemandu yang sama dengan pendorong. Penjepit berjalan dapat bergerak langsung ke titik pemisahan batu bata/blok dari palet. Setelah perangkat pengangkat kepala penjepit menggunakan silinder pengangkat untuk turun dan menjepit batu bata/blok, penjepit berjalan bergerak di atas meja putar paletisasi untuk menumpuknya menjadi palet lapis demi lapis.
Fungsi Kedua: Pendorong mendorong batu bata/balok dari palet ke sabuk penyortiran. Sabuk penyortiran menggunakan motor servo untuk menggerakkan transmisi sabuk putar rol, memposisikan batu bata dengan benar. Kemudian, penjepit berjalan bergerak ke posisi yang ditentukan di atas sabuk penyortiran. Setelah perangkat pengangkat kepala penjepit menggunakan silinder pengangkat untuk turun dan menjepit batu bata, ia sedikit terangkat, dan penjepit berjalan bergerak di atas meja putar paletisasi untuk menumpuknya menjadi palet lapis demi lapis. Setelah membentuk palet, ia turun ke bawah, dan rol mengirimkan palet batu bata yang telah ditumpuk untuk diikat dan dikemas secara horizontal dan vertikal dengan sabuk baja plastik PET.

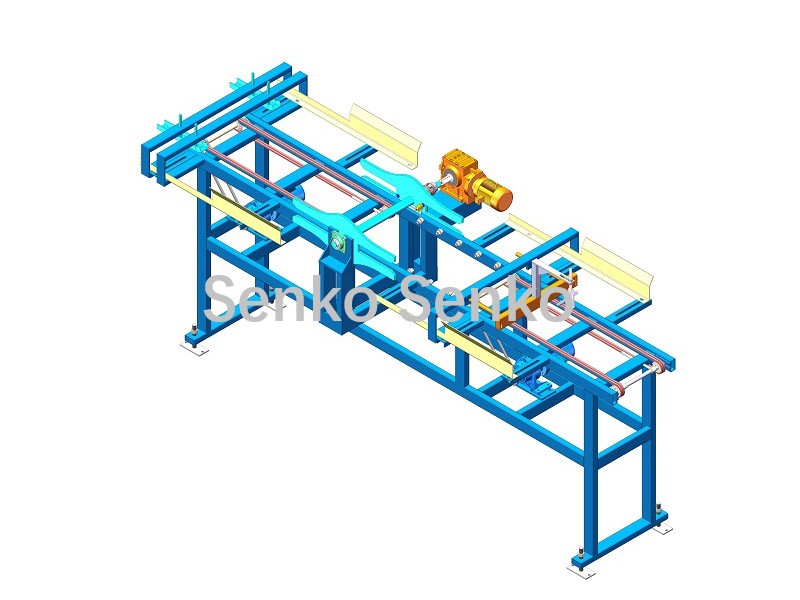

Pendorong/Pembalik Palet:
Setelah batu bata dipisahkan, palet kosong diangkut ke depan oleh rantai. Mekanisme pembalik dapat dikonfigurasi pada konveyor rantai untuk membalik palet kosong, dan kemudian palet kosong didorong ke dalam mesin paletisasi.

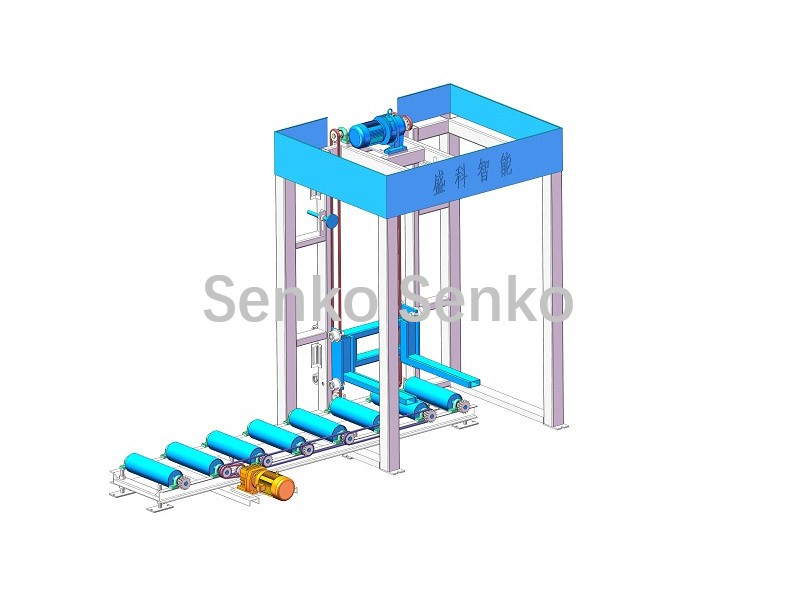

Mesin Paletisasi/Mesin Penumpuk Palet:
Palet kosong didorong masuk satu per satu dan turun untuk ditumpuk menjadi satu tumpukan. Setelah tumpukan terbentuk, palet tersebut turun ke bawah dan konveyor mengirimkan palet yang sudah ditumpuk keluar, di mana palet tersebut kemudian diambil oleh forklift.
Tampilan Struktur:
Informasi Parameter:
| Barang | MDJ-Z1200C |
| Berat | 12 ton |
| Ukuran Peralatan | 18000×8000×4500mm |
| Daya Total | 30KW |
| Tinggi Produk Maksimum | 200mm (Dapat disesuaikan) |
| Rentang Ukuran Baki | 1400-850mm (Dapat disesuaikan) |
| Bentuk Penumpukan | Penumpukan silang persegi panjang atau persegi |
| Siklus Penumpukan | 12-18 detik per lapisan |
| Ukuran Penumpukan Maksimum | 1200×1200×1450mm |
| Daya Motor Pengangkat Susun | 7,5 kW |
| Daya Motor Meja Putar Susun | 1.1KW |
| Tenaga Motor Pendorong | 4,8 KW (Servo) |
| Pengurang Daya Planetary Belt Marshalling | 2,0 KW |
| Gripper Traveling Planetary Reducer Power | 2,0 KW |
| Pembayaran | T/T atau L/C pada saat pengiriman |
| Asal Produk | Quanzhou, Fujian, Tiongkok |
| Pelabuhan Pengiriman | Xiamen |
| Waktu Tunggu | 15 hari |

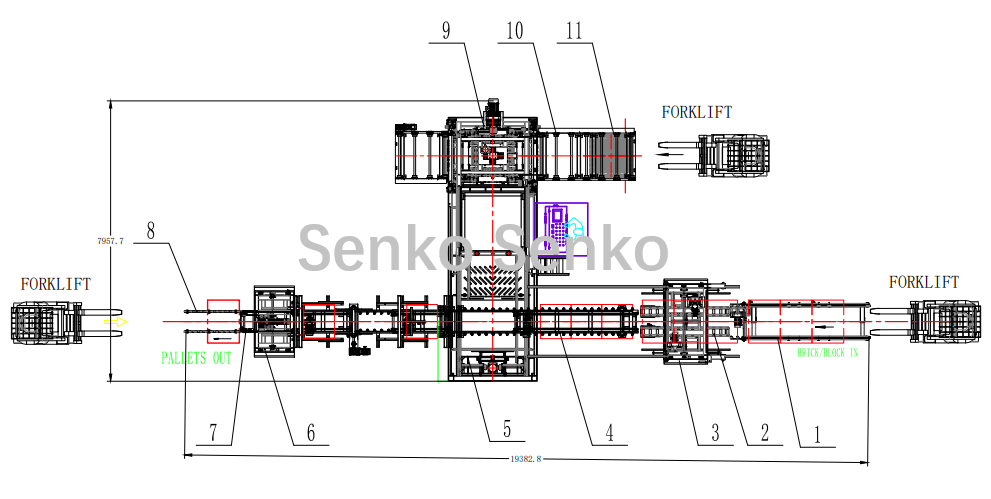

Tata Letak Proyek
| 1. Rangka bongkar muat palet | 2. Rol pembongkar palet | 3. Pengangkat palet | 4. Konveyor palet |
| 5. Pendorong palet | 6. Unit Paletisasi | 7. Konveyor pengeluaran palet | 8. Rangka palet |
| 9. Mesin penumpuk utama | 10. Rangka rol penerima tumpukan | 11. Baki susun |
Keunggulan Produk:
1. Membebaskan tenaga kerja, menggantikan pekerja penumpukan blok batu bata manual dan memecahkan masalah penanganan produk berat.
2. Menyediakan lubang untuk garpu forklift, sehingga menghemat biaya palet.
3. Pengoperasian otomatis, tidak terpengaruh oleh kondisi cuaca.
4. Proses bongkar muat menggunakan forklift selanjutnya sangat efisien tanpa merusak batu bata, dan jumlahnya terkontrol dengan baik.
5. Penjepitan dan penempatan kepala penjepit, memastikan tumpukan yang rapat tanpa merusak batu bata.
6. Pemisahan dan pengambilan/penempatan blok bata terjadi secara bersamaan, sehingga menghasilkan efisiensi penyusunan (penumpukan) yang lebih cepat.
Produk yang Diawetkan yang Ditumpuk:
