Penumpuk bata dan blok cerdas adalah peralatan penumpukan bata cerdas yang dirancang menggunakan teknologi paten dengan celah khusus untuk pengaturan penumpukan. Sistem penumpukan bata/blok ini memecahkan masalah penumpukan manual, intensitas tenaga kerja yang tinggi, efisiensi produksi yang rendah, dan minimnya mekanisasi pemuatan dan pembongkaran produk jadi pada lini produksi blok sederhana saat ini. Peralatan ini merupakan sistem penumpukan cepat terbaru yang dikembangkan. Umumnya, sistem ini ditempatkan secara independen di dekat ruang pengeringan produk. Untuk produk yang telah dikeringkan dengan baik, produk tersebut dapat ditumpuk di lokasi atau dihubungkan ke lini produksi blok untuk mencapai penumpukan online.
Penumpuk Bata/Blok Servo Penuh (Model: MDJ-Z1200A))
Seluruh mesin terdiri dari palet dengan elevator bata/blok yang telah diawetkan, unit penumpukan utama, mesin pendorong palet/pembalik palet, palletizer, dll., untuk menghasilkan palet tanpa dasar untuk penumpukan bata. Seluruh mesin digerakkan oleh motor servo dan tenaga pneumatik, dan penggerak listriknya menggunakan pengaturan kecepatan frekuensi variabel, yang memiliki karakteristik cerdas, stabil, cepat, konsumsi daya rendah, dan ukuran yang ringkas. Lini produksi peralatan ini memiliki tingkat otomatisasi keseluruhan yang tinggi, dan seluruh proses dikendalikan oleh kabinet yang dikendalikan komputer, yang tidak hanya mengurangi biaya tenaga kerja tetapi juga meningkatkan efisiensi dan output.

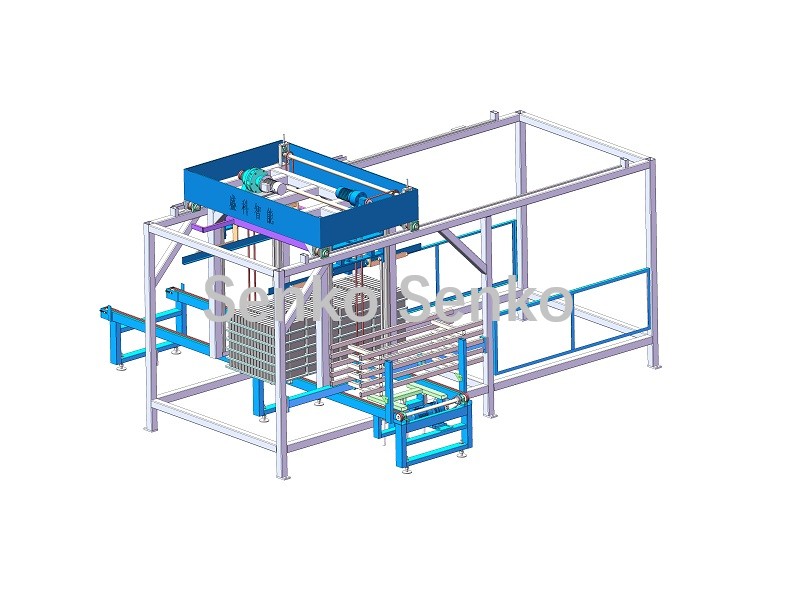

Mesin pengangkat palet berisi batu bata/blok
Papan bata yang dibawa oleh forklift, masing-masing palet berisi bata/blok yang telah dikeringkan, diangkut ke area reservasi pengangkatan palet. Mesin pengangkat secara berurutan mengambil palet bata lapis demi lapis, depan dan belakang, atas dan bawah, dan mengirimkannya ke konveyor sebelum bata/blok dipisahkan dari palet.

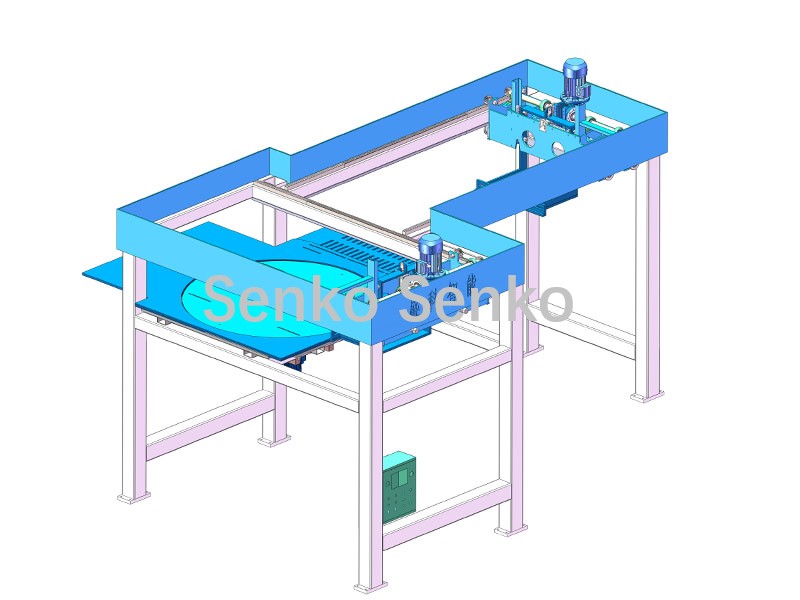

Meja putar 1 dan pendorong batu bata/blok
Pendorong 1 mendorong batu bata/blok pada palet keluar dari palet dan masuk ke meja putar 1. Meja putar 1 dapat berputar 90° untuk mengubah arah sesuai dengan kebutuhan arah penumpukan batu bata/blok, dan pendorong 2 mendorong batu bata/blok ke dalam Mesin Penumpuk Utama.

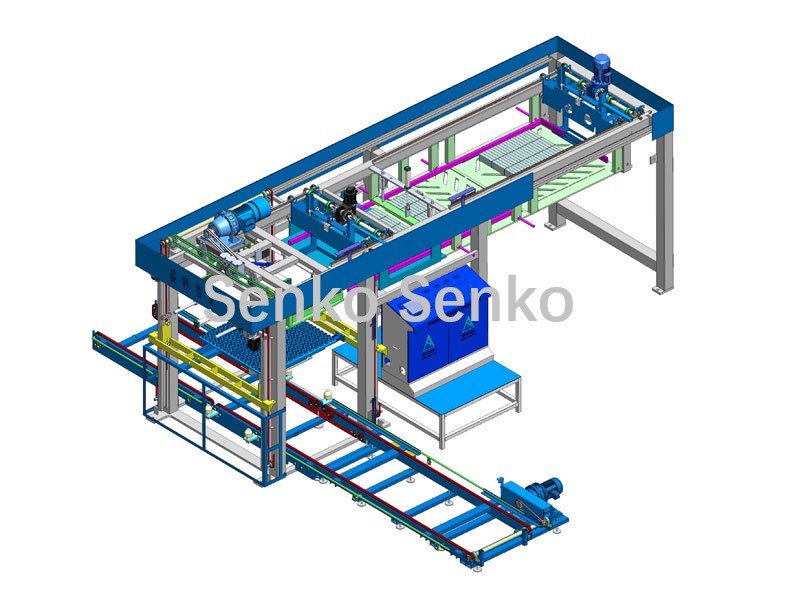

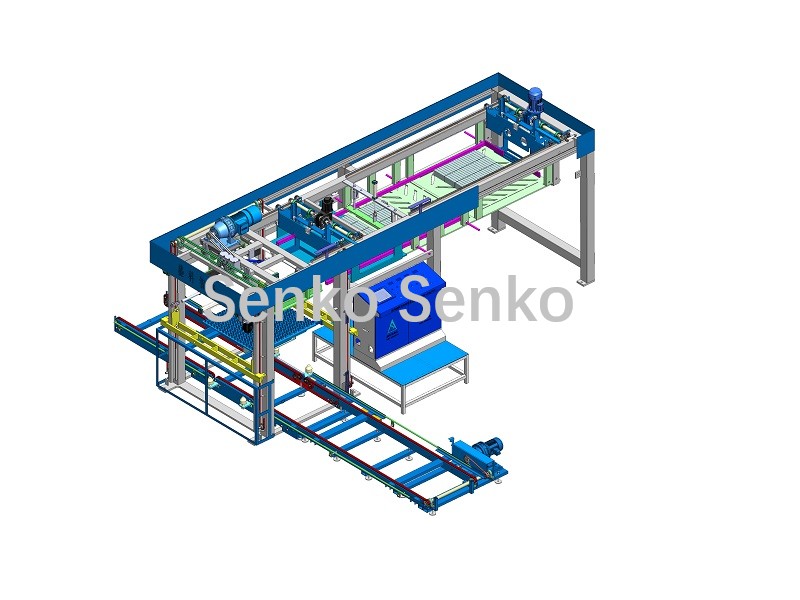

Mesin Penumpuk Utama
Pendorong 3 mendorong bata/blok yang telah diumpankan ke pelat penarik palet, pelat penarik palet bergerak maju ke posisi penumpukan. Pendorong 4 turun dan menghentikan bata/blok di atas pelat penarik. Pelat penarik bergerak mundur dan menjauh. Bata/blok di atas pelat penarik jatuh dan menumpuk secara berurutan, mewujudkan penumpukan bata/blok yang telah diawetkan ke dalam palet. Pendorong 4 dikendalikan oleh motor servo, yang dapat mereservasi lubang forklift. Setelah membentuk palet, pendorong turun ke bawah, dan rol mengeluarkan palet bata yang telah ditumpuk untuk pengemasan dan pengemasan horizontal dan vertikal dengan tali baja plastik PET.

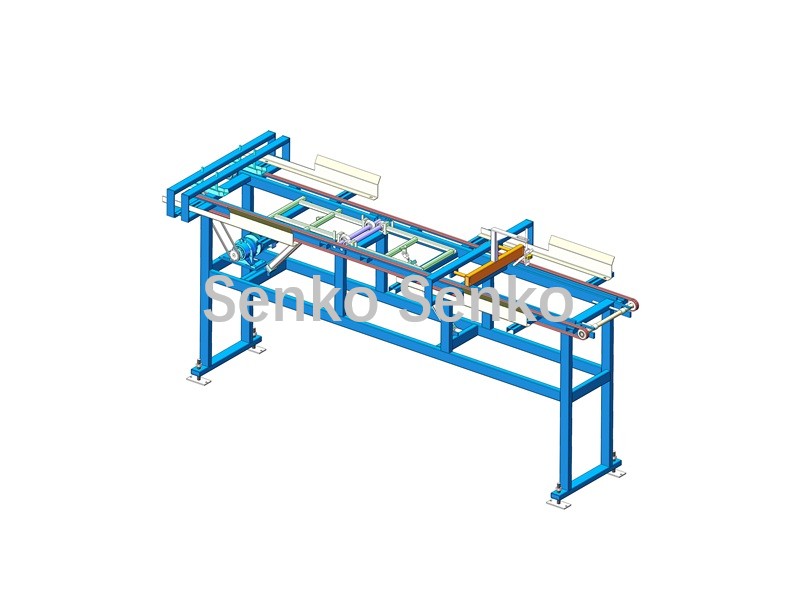

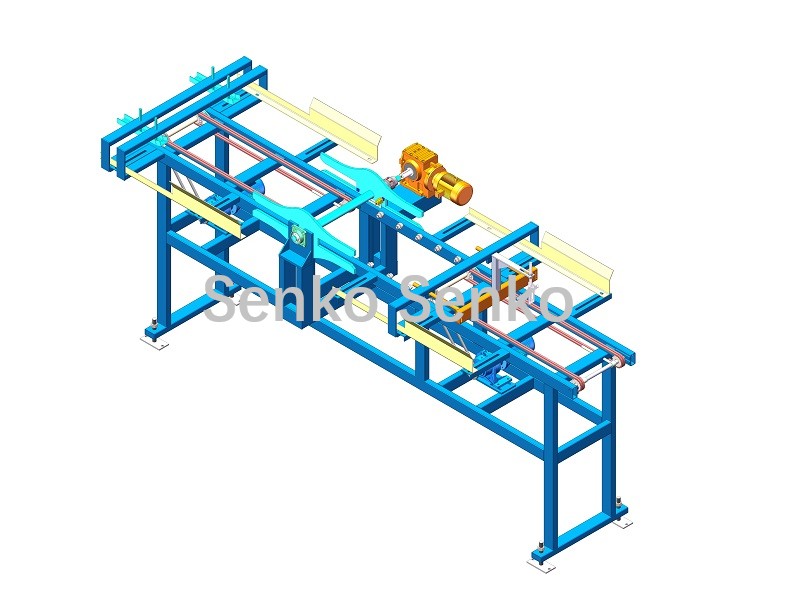

Pendorong palet/Flipper
Setelah bata dipisahkan, palet kosong diangkut dengan rantai. Mekanisme pembalik dapat dikonfigurasi pada konveyor rantai untuk membalik palet kosong, lalu palet kosong didorong ke dalam mesin palet.

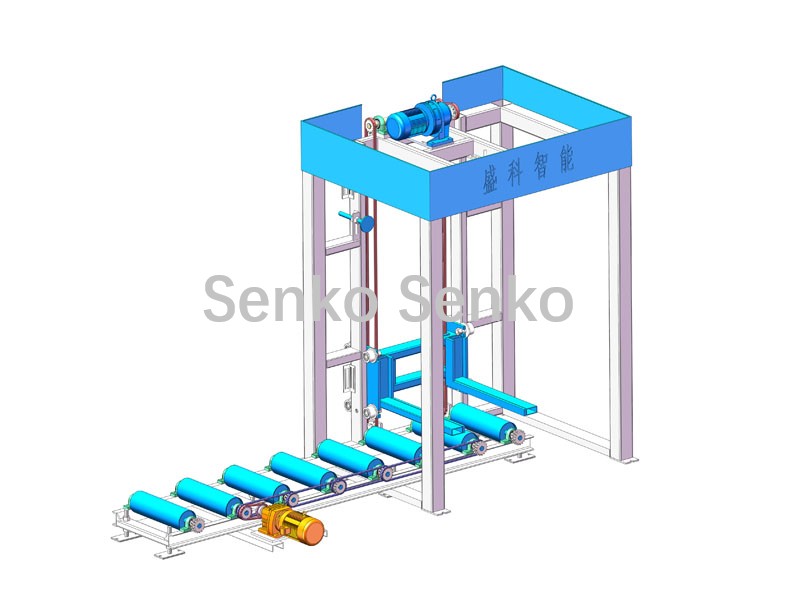

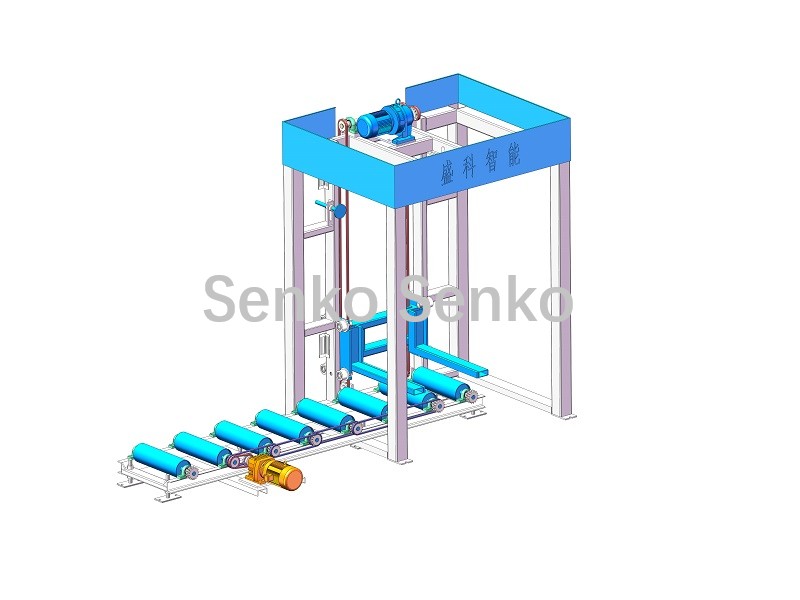

Mesin Palletizing/Mesin Penumpuk Palet
Palet kosong didorong masuk satu per satu dan diturunkan untuk ditumpuk. Setelah ditumpuk, palet akan turun ke bawah dan konveyor akan mengeluarkan palet-palet tersebut, lalu diangkut oleh forklift.

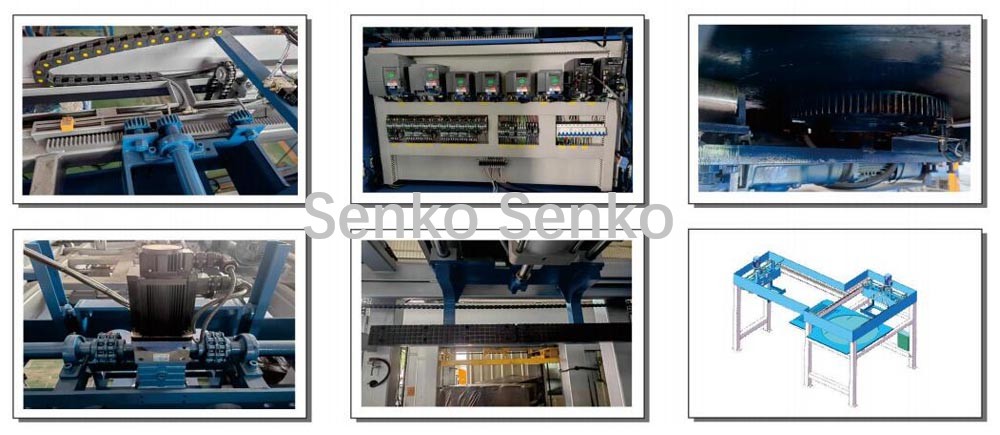

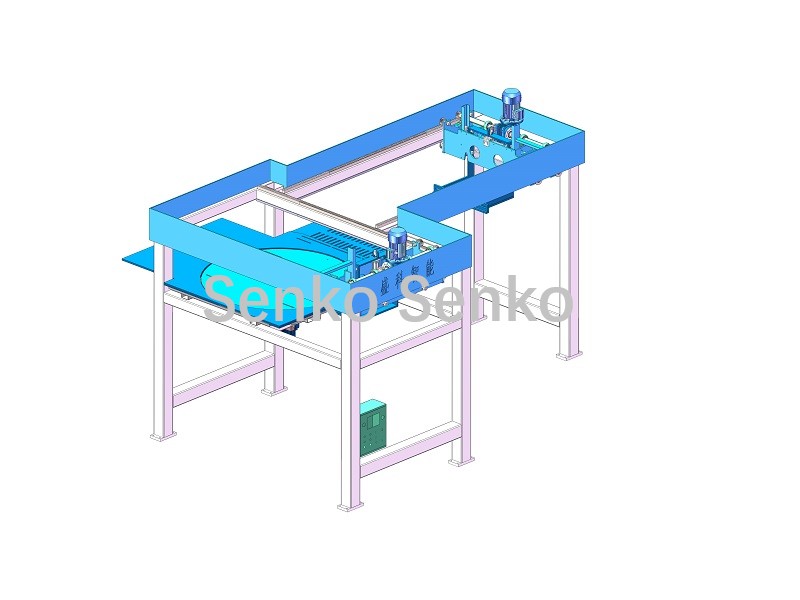

Tampilan Struktur:
Informasi Parameter:
| Barang | Spesifikasi |
| Ukuran Peralatan | Ukuran 16000×7000×3200mm |
| Daya Total | 33 kW |
| Tinggi Produk Maksimum | 200mm (Dapat Disesuaikan) |
| Kisaran Ukuran Baki | 1400-850mm (Dapat Disesuaikan) |
| Formulir Penumpukan | Penumpukan silang persegi panjang atau persegi |
| Siklus Penumpukan | 18-23 detik per lapisan |
| Ukuran Penumpukan Maksimum | Ukuran 1200×1200×1450mm |
| Motor Daya Angkat Susun | 7,5 kW |
| Tenaga Motor Pendorong (Dorongan Pertama, Kedua, Ketiga) | 2,2 kW |
| Daya Motor Meja Putar Susun | 1,1 kW |
| Daya Motor Meja Putar | 0,75 kW |

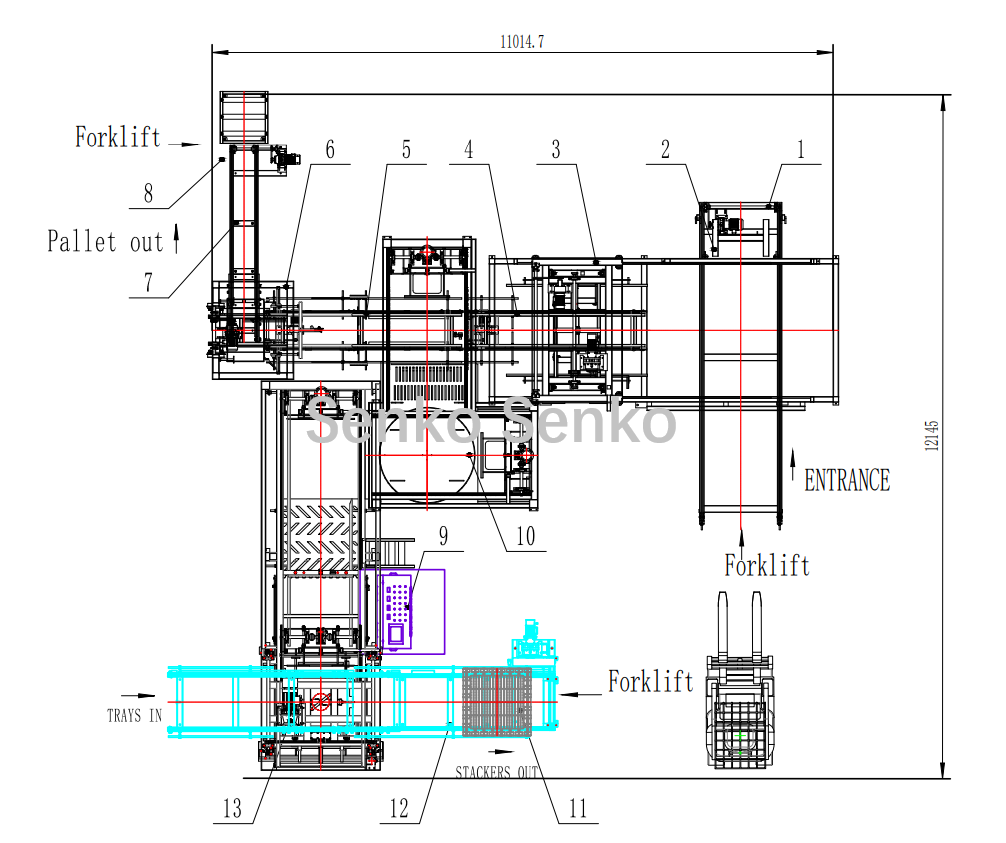

Tata Letak Proyek
| 1.Rangka bongkar palet | 2. Daur ulang bingkai | 3. Angkat palet | 4. Konveyor palet | 5. Konveyor palet kosong |
| 6.Mesin palet | 7. Konveyor tumpukan palet | 8. rol pengangkut | 9. Kabinet kontrol-e | 10.Unit meja putar |
| 11. Nampan susun bata/blok | 12. Penerima tumpukan | 13.Mesin susun utama |
Keunggulan Produk:
1. Otomatisasi yang efisien: sepenuhnya menggantikan operasi manual, secara otomatis menyelesaikan pemisahan, penumpukan, dan pemindahan, menghemat tenaga kerja dan meningkatkan efisiensi produksi.
2, Lubang forklift yang dapat disesuaikan: lubang forklift disediakan untuk setiap lapisan produk, yang memudahkan pemuatan dan pembongkaran forklift berikutnya, menghemat biaya palet.
3. Operasi sepenuhnya otomatis: tidak terpengaruh oleh cuaca, operasi efisien dalam jangka waktu lama, cocok untuk berbagai lingkungan produksi.
4, Kerusakan rendah dan bongkar muat yang efisien: bongkar muat forklift berikutnya, efisiensi tinggi dan tidak ada kerusakan pada batu bata, jumlahnya luar biasa
5, Fungsi pengaturan dan rotasi fleksibel: rotasi sebelum lubang, pengaturan cetakan bebas, untuk memenuhi kebutuhan produk yang berbeda.

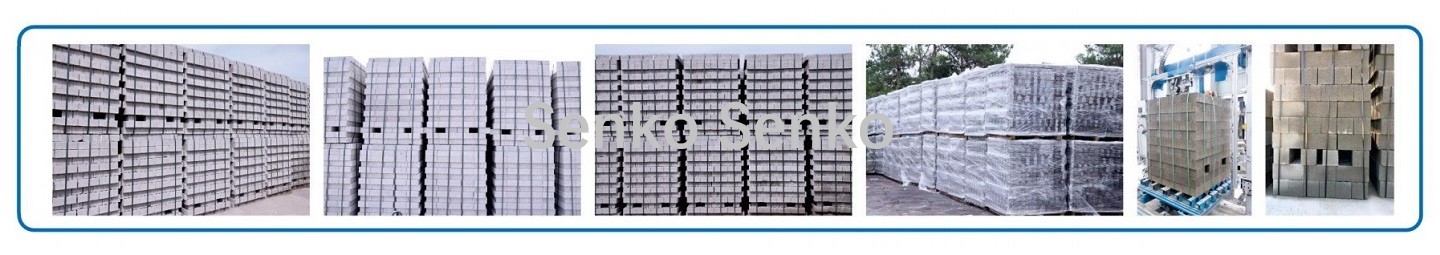

Produk yang Diawetkan Bertumpuk:
